在物聯網、可穿戴設備、智能家居等應用場景中，低功耗設計是嵌入式開發的核心要素之一。合理運用低功耗模式，不僅可以顯著延長設備的續航時間，也可以降低系統的發熱和穩定性風險。

本文將從低功耗模式種類、切換時機、常見技巧三個維度，系統性介紹嵌入式設備如何高效切換低功耗模式，以 STM32 系列 MCU 為例進行說明，但文中思路可通用于大多數低功耗 MCU。

一、常見低功耗模式概覽

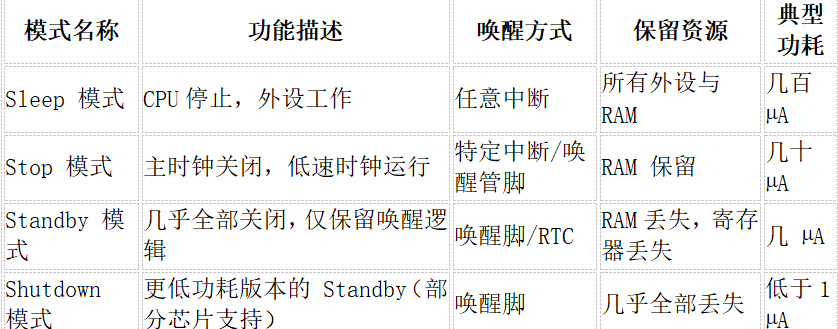

嵌入式MCU通常支持以下幾種低功耗模式（以 STM32 為例）：

二、功耗與功能的權衡

低功耗不是一味地追求極低的電流，而是在保持功能的前提下，動態降低功耗。選取低功耗模式的核心邏輯是：

Sleep 模式適合短時間空閑，例如任務調度的空檔。

Stop 模式適合較長時間休眠，但需要保留RAM數據和喚醒速度。

Standby 模式適合極長時間不用，重啟代價高但功耗極低。

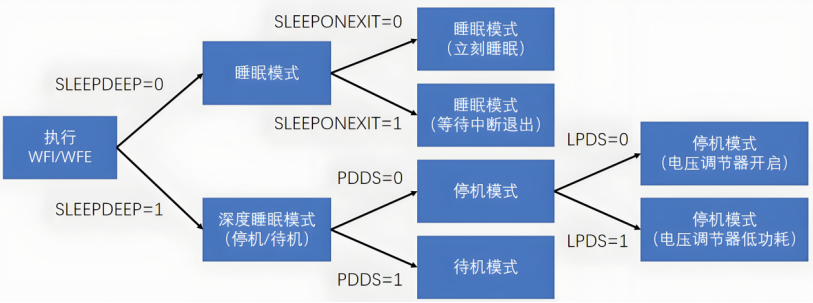

三、模式切換技巧與實踐建議

1. 切換前保存必要狀態

在進入 Stop 或 Standby 模式前應：

保存重要變量至 RTC Backup 寄存器或外部 EEPROM；

禁用不必要的中斷，避免誤喚醒；

配置好喚醒源，如 RTC 定時器、WKUP 引腳。

2. 配置低功耗外設時鐘源

優先使用 LSE（32.768kHz）或LSI 作為低功耗模式下 RTC 或喚醒源；

外設如果不在低功耗模式下運行，應全部禁用其時鐘源。

3. 使用 HAL 庫或裸機方式切換

例如 STM32 HAL 庫中 Stop 模式進入和退出可以使用：

HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);

退出后需重新配置系統時鐘：

SystemClock_Config(); // 恢復 HSE/HCLK 配置

4. 使用 FreeRTOS 的 Tickless Idle

在使用 RTOS（如 FreeRTOS）時，可啟用 Tickless Idle 模式自動進入低功耗：

#define configUSE_TICKLESS_IDLE    1

這樣系統會在任務空閑時自動調用低功耗API。

四、低功耗調試建議

低功耗調試較為復雜建議：

使用專用的功耗分析工具（如 ST 的 STM32CubeMonitor-Power、安森美的 Power Profiler Kit）；

配合示波器查看 VDD 曲線，分析休眠/喚醒電流；

在 Standby 模式下測試喚醒可靠性，確保不會死鎖。

五、實際案例：溫濕度采集節點

一個典型的低功耗設計如下：

系統正常采集數據 200ms；

通過 LoRa 或 BLE 上報數據；

進入 Stop 模式 30秒；

由 RTC 定時器喚醒，進入下一輪工作。

這種模式可使整機功耗平均降至幾十微安，實現電池長時間供電。

嵌入式低功耗模式的切換技巧是軟件設計中的重要一環，掌握其背后的機制與操作流程，能夠顯著提升產品的電源效率與市場競爭力。隨著物聯網對功耗的要求越來越高，軟件動態管理功耗將成為工程師的基本技能之一。
